HRMI-1000

  • 제품소개
  • HRMI-1000

헤드업 디스플레이 반사거울 검사 장치

Model : HRMI-1000

자동차용 HUD는 운전자가 차량에 부착된 별도의 장치와 상관없이 전면부 Windows에 현재속도, 연료 잔량, 네비게이션 길 안내, 전화이력정보, 음원정보 등을 Graphic Image로 전송하는 장치로 첨단 차량용 Display 장치이며, 그 수요가 점차 증가하고 있습니다. HUD의 구성은 영상을 Projection 하기위한 Projector, Lens, 영상 이미지를 Window에 반사 시켜주는 Mirror로 구성됩니다.

HRMI-1000은 완성차 HUD용 C-Mirror의 이상유무를 검출하기 위해 Machine Vision System을 적용하여 C-Mirror에 Projection된 영상 이미지를 자동으로 취득하고, 영상을 분석하여 C-Mirror의 Distortion 및 Defect을 자동으로 검사하여 이상유무 판독하는 시스템입니다.

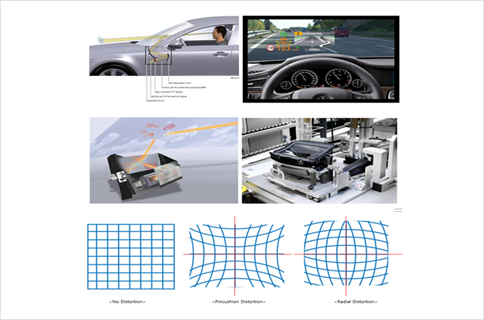

  • 차량용 HUD 구조 및 영상 왜곡

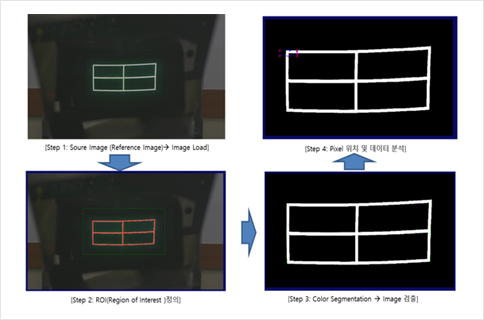

  • 차량용 HUD Mirror Projection Image 이상유무 판독
