반 진동 솔루션

Model : AVX

AVX는 반진동 기술을 사용하여 모션으로 발생하는 진동을 자체 상쇄하는 모션을 생성하는 라이브러리입니다. 모션에서 진동은 대부분 가속도 변화가 발생 하는 가감속 구간에서 발생합니다. 반진동 기술은 가감속 구간의속도 프로파일을 진동 측정 데이터를 기반으로 수정해서, 발생하는 진동들이 서로 상쇄되어 사라지게 만드는 기술입니다. AVX 사용자가 입력한 파라메터와 반진동 기술을 이용하여 WMX3 Advanced의 PVT 모션을 사용할 수 있도록 모션을 생성하는 역할을 합니다. AVX를 통해 생성된 모션을 적용하면 가감속이 끝난 직후, 등속구간과 정지구간의 잔류진동을 효과적으로 감소시킬 수 있습니다.

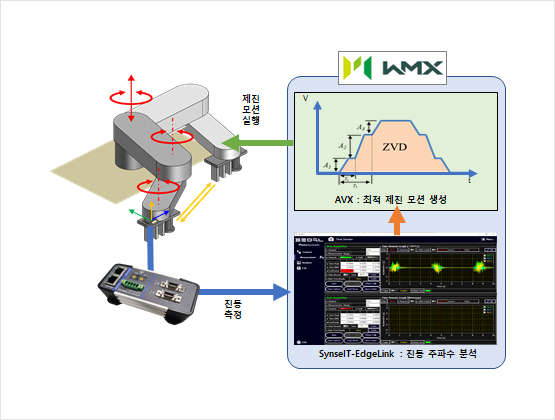

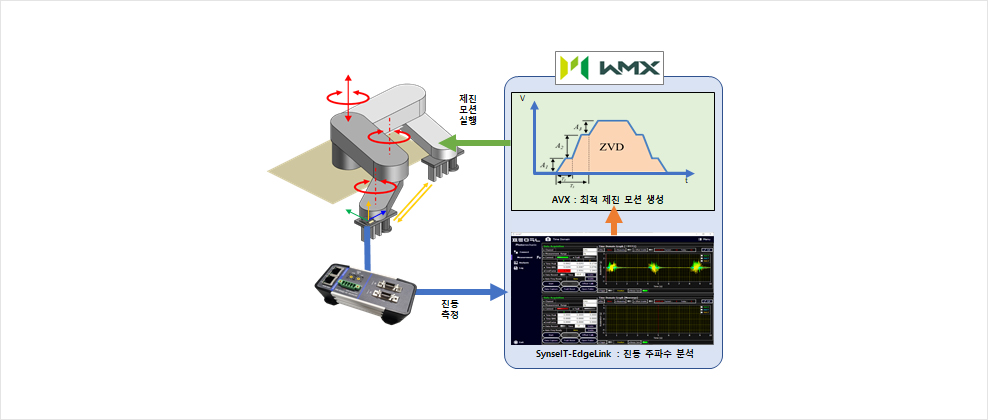

VMS(Synse IT)와 AVX를 연계하면, 모터 단에서만 사용되던 제진 제어 기능을 원하는 위치에 적용할 수 있습니다. 고정된 주파수만을 사용하는 모터드라이버의 제진 기능과 달리 위치별 측정을 이용한 최적 조건을 적용할 수 있습니다. 하지만 대부분의 엔지니어들이 진동 해석에 관한 경험이 적고, 실무에서 수행하기에는 많은 번거로움이 따르게 됩니다. 이러한 문제를 해결하기 위해서 SynseIT EdgeLink는 진동 분석을 자동으로 수행하여 AVX에 진동 파라메터를 전달할 수 있는 기능이 포함되어 있으며, 사용자는 진동을 감소시키고자 하는 위치에 센서를 부착하고 한번에 진동 측정 및 AVX 적용을 수행할 수 있습니다.

•

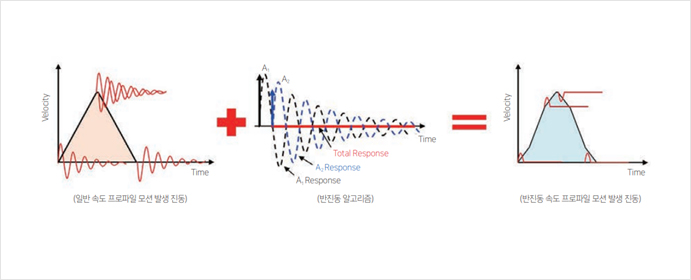

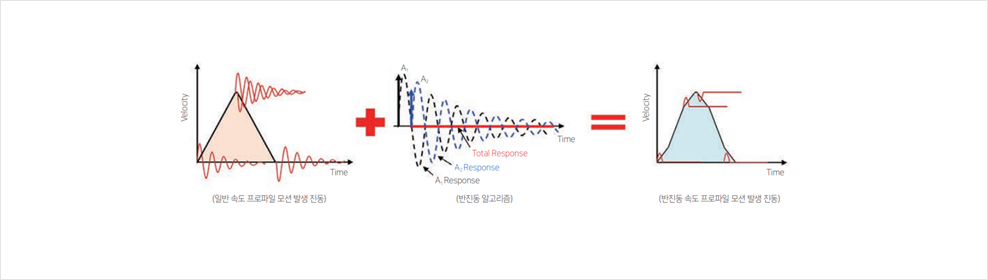

  반진동 진동 저감 원리

•

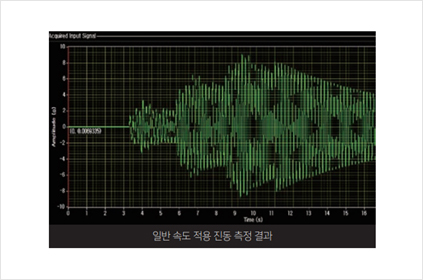

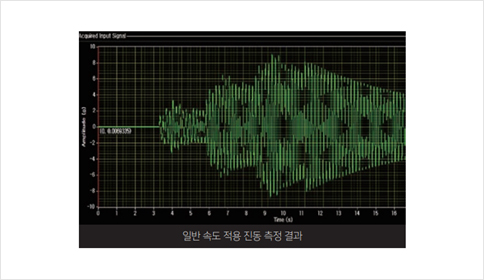

  적용 전

•

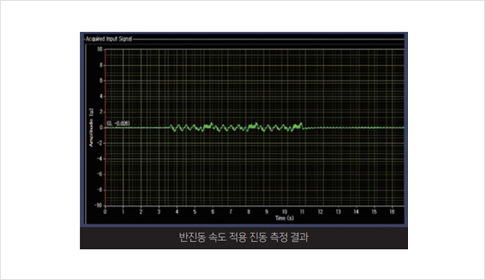

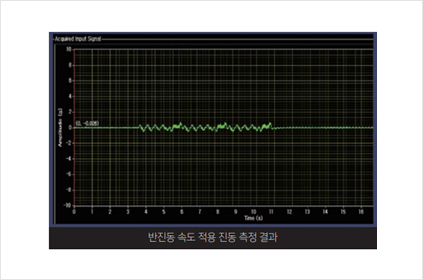

  적용 후
